TUBO INOX |
Tubo metalico flexible para industrias quimicas, criogenia, nuclear, termica, etc. |
Tubo de acero inoxidable de ondas paralelas en AISI-316L o AISI-321 (NFEN 10088/2) |
Fabricacion sin trenza (FLEXNOR 0) con una trenza (FLEXNOR 1) y dos trenzas (FLEXNOR 2) , de acero inoxidable AISI-304 (NFEN 10088/2) |
Rango de temperatura -269ºC a +800ºC |
Norma de fabricacion ISO-10380, B. VERITAS 4,92.024-2/3 |
|
|
FLEXNOR 0-1-2 |
|
Codigo |
Diámetro mm/pul. |
Nº Trenzas |
Diamtro ext. |
Peso kg/m |
P.trabajo/rotura (en bar) 20ºC |
Radio |
000FLEXNOR006 |
6 1/4" |
0 |
9,8 |
0,046 |
10/40 |
140 |
001FLEXNOR006 |
1 |
11,4 |
0,161 |
170/650 |
002FLEXNOR006 |
2 |
13 |
0,280 |
275/1,100 |
000FLEXNOR010 |
10 3/8" |
0 |
16,2 |
0,098 |
10/40 |
150 |
001FLEXNOR010 |
1 |
17,8 |
0,294 |
130/550 |
002FLEXNOR010 |
2 |
19,4 |
0,490 |
131 |
000FLEXNOR012 |
12 1/2" |
0 |
18,6 |
0,113 |
10/40 |
165 |
001FLEXNOR012 |
1 |
20,2 |
0,319 |
100/400 |
002FLEXNOR012 |
2 |
21,8 |
0,530 |
175/700 |
000FLEXNOR015 |
15 5/8" |
0 |
22,5 |
0,141 |
8/30 |
195 |
001FLEXNOR015 |
1 |
24,1 |
0,386 |
70/320 |
002FLEXNOR015 |
2 |
25,7 |
0,630 |
100/600 |
000FLEXNOR020 |
20 3/4" |
0 |
28,2 |
0,176 |
5/15 |
225 |
001FLEXNOR020 |
1 |
29,9 |
0,476 |
60/200 |
002FLEXNOR020 |
2 |
31,5 |
0,760 |
100/370 |
000FLEXNOR025 |
25 1" |
0 |
34,8 |
0,227 |
5/15 |
260 |
001FLEXNOR025 |
1 |
36,4 |
0,579 |
50/200 |
002FLEXNOR025 |
2 |
38,0 |
0,930 |
90/350 |
000FLEXNOR032 |
32 1-1/4" |
0 |
43,4 |
0,370 |
4/12 |
300 |
001FLEXNOR032 |
1 |
45,4 |
0,899 |
40/160 |
002FLEXNOR032 |
2 |
47,4 |
1,430 |
70/275 |
000FLEXNOR040 |
40 1-1/2" |
0 |
52,4 |
0,451 |
3/10 |
340 |
001FLEXNOR040 |
1 |
54,4 |
1,162 |
40/160 |
002FLEXNOR040 |
2 |
56,4 |
1,870 |
50/200 |
000FLEXNOR050 |
40 1-1/2" |
0 |
64,8 |
0,714 |
2/8 |
390 |
001FLEXNOR050 |
1 |
67,3 |
1,821 |
35/140 |
002FLEXNOR050 |
2 |
69,8 |
2,930 |
50/200 |
000FLEXNOR065 |
65 2-1/2" |
0 |
80,9 |
0,983 |
2/7 |
460 |
001FLEXNOR065 |
1 |
83,4 |
2,307 |
30/120 |
002FLEXNOR065 |
2 |
85,9 |
3,720 |
40/160 |
000FLEXNOR080 |
80 3" |
0 |
99,6 |
1,539 |
1,5/5 |
400 |
001FLEXNOR080 |
1 |
102,6 |
3,623 |
30/120 |
002FLEXNOR080 |
2 |
105,6 |
5,140 |
40/160 |
000FLEXNOR100 |
100 4" |
0 |
126,5 |
2,199 |
1/4 |
500 |
001FLEXNOR100 |
1 |
129,5 |
4,748 |
20/80 |
002FLEXNOR100 |
2 |
132,5 |
6,950 |
25/100 |
000FLEXNOR125 |
125 5" |
0 |
152 |
3,382 |
0,9/3 |
600 |
001FLEXNOR125 |
1 |
155 |
5,543 |
15/60 |
002FLEXNOR125 |
2 |
158 |
7,700 |
20/80 |
000FLEXNOR150 |
150 6" |
0 |
174 |
3,879 |
0,7 |
700 |
001FLEXNOR150 |
1 |
177 |
6,656 |
12/48 |
002FLEXNOR150 |
2 |
180 |
9,430 |
15/60 |
Sobre el tubo podemos soldar el terminal que se precise. Consulte la informacion tecnica sobre el uso de este tipo de tuberia

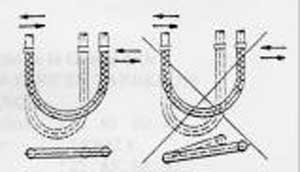

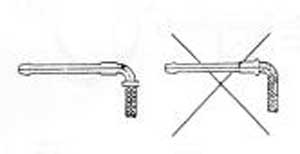

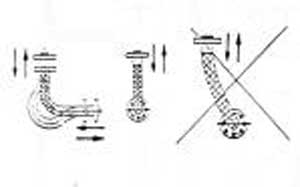

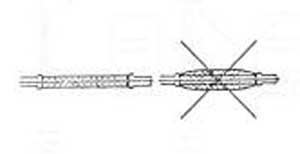

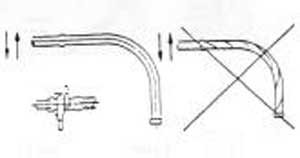

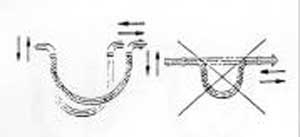

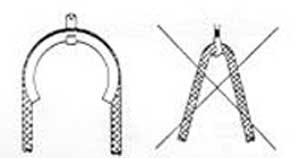

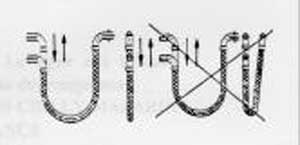

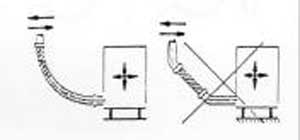

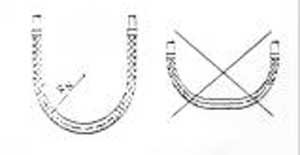

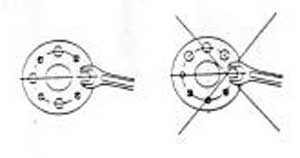

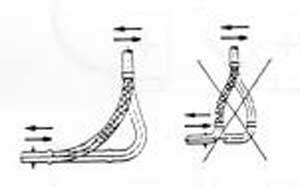

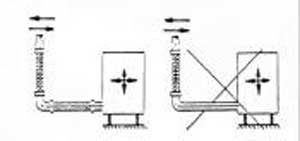

recomendaciones de utilizacion
FACTORES DE CORRECCION DE LA TEMPERATURA
Cuando los tubos flexible operan a temperaturas por encima de los 20ºC, la presion del trabajo del tubo flexible seleccionado se debe multiplicar por un factor de correccion. En la tabla adjunta se indican los facotres de correccion de los tubos flexibles de acero inoxidable y un ejempolo muestra el calculo correspondiente al tubo flexible con el que sea necesario operar a la temperatura requerida
EJEMPLO:
Usted necesita un tubo flexible de acero inoxidable de 1-1/2" - 40 mm. de diametro interior conduzca un fluido a una presion de funcionamiento de 15 bar, a una temperatura de 300ºC. Segun la ficha de datos correspondiente a la referencia FLEXNOR 1 (1 trenza metalica), la presion maxima de trabajo a 20ºC es de 40 bar.
Segun la talba de correcion, la presion maxima de trabajo a 300ºC es: 40 x 0,61 = 24,4 bar
El tubo flexible seleccionado resulta por ello adecuado para la aplicacion.
Los terminales de acer al carbono no son aconsejables para temperaturas de -20ºC y +400ºC.
Tipo |
Temperatura ºC |
Factor de Corrección |
-200ºC |
1.0 |
-150ºC |
1.0 |
-100ºC |
1.0 |
-50ºC |
1.0 |
0ºC |
1.0 |
20ºC |
1.0 |
50ºC |
0.95 |
100ºC |
0.83 |
150ºC |
0.75 |
200ºC |
0.69 |
250ºC |
0.65 |
300ºC |
0.61 |
350ºC |
0.58 |
400ºC |
0.56 |
450ºC |
0.54 |
500ºC |
0.53 |
550ºC |
0.52 |
600ºC |
0.34 |
650ºC |
0.19 |
700ºC |
0.10 |
|
|
