PTFE CORRUGADO |

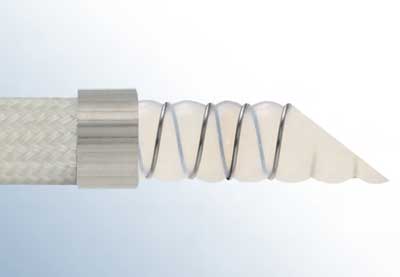

Tubo de PTFE corrugado a ondas helicoidales y espiral de acero inoxidable |
Interior corrugado que le confiera mayor flexibilidad y radio de curvatura |
Temperatura de -70ºC a +90ºC |
Tubo de PTFE virgen (tipo TAMC6) o antiestatico (TAMC6A) |
Suministro unicamente con los terminales engatillado o prensados o acabado con extremos lisos para facilitar su racorado |
|
|
|
PTFE TAMC6 - TAMC6A |
|
|
Diámetro Int./Ext. (en mm)
|
|
|
P.Trabajo/Rotura en bar 20ºC |
|
Codigo |
PTFETAMC60013 |
1/2" 10,9 x 22,9 |
0,330 |
38 |
10/40 |
15 |
PTFETAMC6A013 |
PTFETAMC60016 |
5/8" 12,9 x 25,7 |
0,380 |
46 |
10/40 |
15 |
PTFETAMC6A016 |
PTFETAMC60019 |
3/4" 15,9 x 30,9 |
0,450 |
51 |
10/40 |
15 |
PTFETAMC6A019 |
PTFETAMC60025 |
1" 20,9 x 35,6 |
0,700 |
70 |
10/40 |
15 |
PTFETAMC6A025 |
PTFETAMC60032 |
1-1/4" 25,9 x 43,6 |
0,820 |
82 |
10/40 |
15 |
PTFETAMC6A032 |
PTFETAMC60038 |
1-1/2" 32,9 x 48,2 |
1,500 |
100 |
10/40 |
15 |
PTFETAMC6A038 |
PTFETAMC60050 |
2" 42,9 x 62,4 |
2,100 |
140 |
10/40 |
15 |
PTFETAMC6A050 |
PTFETAMC60063 |
2-1/2" 50,9 x 74,8 |
2,580 |
178 |
10/40 |
15 |
PTFETAMC6A063 |
PTFETAMC60075 |
3" 65,9 x 90,0 |
3,290 |
230 |
10/40 |
15 |
PTFETAMC6A075 |
|
|
|
Tubo de PTFE corrugado a ondas paralelas con espiral y trenza exterior de PVDF |
Interior corrugado que le confiere mayor flexibilidad y radio de curvatura |
Temperatura de -70ºC a +150ºC |
Tubo interior extrusionado PTFE virgen (tipo TAMC6) o antiestatico (TAMC6A) |
Cubierta exterior de trenza de PVDF y espiral INOX AISI-304 |
Suministro unicamente con los terminales engatillados o prensados o con extremos lisos |
|
|
|
PTFE TAMC9 -TAMC9A |
|
|
Diámetro Int./Ext. (en mm)
|
|
|
P.Trabajo/Rotura en bar 20ºC |
|
Codigo |
PTFETAMC90013 |
1/2" 10,9 x 19,1 |
0,330 |
38 |
10/40 |
15 |
PTFETAMC9A013 |
PTFETAMC90016 |
5/8" 12,9 x 22,1 |
0,380 |
46 |
10/40 |
15 |
PTFETAMC9A016 |
PTFETAMC90019 |
3/4" 15,9 x 27,0 |
0,450 |
51 |
10/40 |
15 |
PTFETAMC9A019 |
PTFETAMC90025 |
1" 20,9 x 31,8 |
0,700 |
70 |
10/40 |
15 |
PTFETAMC9A025 |
PTFETAMC90032 |
1-1/4" 25,9 x 39,8 |
0,820 |
82 |
10/40 |
15 |
PTFETAMC9A032 |
PTFETAMC90038 |
1-1/2" 32,9 x 45,0 |
1,500 |
100 |
10/40 |
15 |
PTFETAMC9A038 |
PTFETAMC90050 |
2" 42,9 x 58,8 |
2,100 |
140 |
10/40 |
15 |
PTFETAMC9A050 |
PTFETAMC90063 |
2-1/2" 50,9 x 72,0 |
2,580 |
178 |
10/40 |
15 |
PTFETAMC9A063 |
PTFETAMC90075 |
3" 65,9 x 87,4 |
3,290 |
230 |
10/40 |
15 |
PTFETAMC9A075 |
|
|
