ptfe CORRUGADO

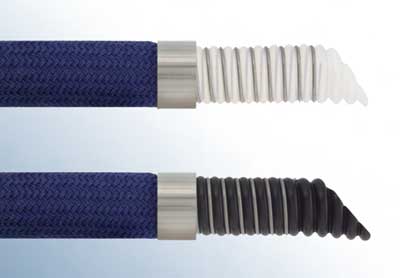

Tubo de PTFE corrugado a ondas helicoidales y espiral de acero inoxidable , trenza exterior de polipropileno azul
Interior corrugado que le confiera mayor flexibilidad y radio de curvatura
Temperatura de -70ºC a +90ºC
Tubo de PTFE virgen (tipo TCMW6) o antiestatico (TCMW6A)
Suministro unicamente con los terminales engatillado o prensados o con extremos lisos

PTFE TCMW6 - TCMW6A


Codigo
Diámetro Int./Ext. (en mm)
Peso (kg/m)
Radio 0 bar/20ºC (en mm)
P.Trabajo/Rotura en bar 20ºC
Rollos (metros)

Codigo

PTFETCMW60013
1/2"   13,6 x 23,4
0,210
50
10/40
10
PTFETCMW6A013
PTFETCMW60016
5/8"   16,4 x 28,2
0,400
65
10/40
10
PTFETCMW6A016
PTFETCMW60019
3/4"   20,5 x 33,9
0,490
55
10/40
10
PTFETCMW6A019
PTFETCMW60025
1"   25,5 x 40,7
0,810
85
10/40
10
PTFETCMW6A025
PTFETCMW60032
1-1/4" 32,5 x 48,6
1,070
100
10/40
10
PTFETCMW6A032
PTFETCMW60038
1-1/2"   37,5 x 52,4
1,3110
120
10/40
10
PTFETCMW6A038
PTFETCMW60045
1-3/4"   45,5 x 58,3
1,850
135
10/40
10
PTFETCMW6A045
PTFETCMW60050
2"   50,5 x 63,9
2,050
165
10/40
10
PTFETCMW6A050
PTFETCMW60063
2-1/2"   63,5 x 69,2
3,440
230
7/28
10
PTFETCMW6A063
PTFETCMW60075
3"   74,6 x 102,2
5,710
260
6/24
10
PTFETCMW6A075

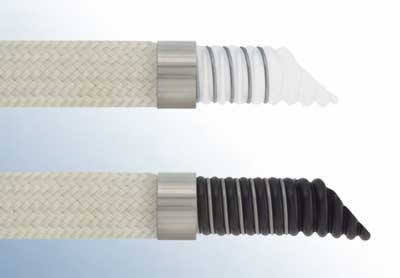

Tubo de PTFE corrugado a ondas paralelas con espiral de acero inoxidable y trenza exterior PVDF
Interior corrugado que le confiere mayor flexibilidad y radio de curvatura
Temperatura de -70ºC a +150ºC
Tubo interior extrusionado PTFE virgen (tipo TCMW9) o antiestatico (TCMW9A)
Suministro unicamente con los terminales engatillado o prensados o con extremos lisos

PTFE TCMW9 - TCMW9A

Codigo
Diámetro Int./Ext. (en mm)
Peso (kg/m)
Radio 0 bar/20ºC (en mm)
P.Trabajo/Rotura en bar 20ºC
Rollos (metros)

Codigo

PTFETCMW90013
1/2"   13,6 x 23,4
0,130
50
10/40
10
PTFETCMW9A013
PTFETCMW90016
5/8"   16,4 x 28,2
0,240
65
10/40
10
PTFETCMW9A016
PTFETCMW90019
3/4"   20,5 x 33,9
0,340
55
10/40
10
PTFETCMW9A019
PTFETCMW90025
1"   25,5 x 40,7
0,460
85
10/40
10
PTFETCMW9A025
PTFETCMW90032
1-1/4"   32,5 x 48,6
0,570
100
10/40
10
PTFETCMW9A032
PTFETCMW90038
1-1/2"   37,5 x 52,4
0,710
120
10/40
10
PTFETCMW9A038
PTFETCMW90045
1-3/4"   45,5 x 63,9
1,050
135
10/40
10
PTFETCMW9A045
PTFETCMW90050
2"   50,5 x 69,2
1,150
165
10/40
10
PTFETCMW9A050
PTFETCMW90063
2-1/2"   63,5 x 91,6
2,140
230
7/28
10
PTFETCMW9A063

Podemos fabricar otros diámetros, presiones y colores sobre Demanda. JJB EUROMANGUERAS, S.L., puede modificar sin previo aviso las características técnicas de sus productos. Rogamos nos consulten.
